【公開講座】EMC技術入門

申し訳ございませんが、本コースは開催を終了しております。
お客さまの目的に応じて、他研修をご提案できる可能性がございますので、お気軽にお問合せください。
・SE向け研修/IT研修一覧はこちら

コース概要

開発に関わるすべての技術者が身につけておきたいEMC技術の基礎理論と、EMI対策のポイントを解説します。また広帯域ノイズを放射・受信する実習教材により、各種対策部品の放射抑制効果などの実験を行い、EMI対策のイメージを修得します。

到達目標

・EMC設計のための基礎理論を応用できる
・スペクトラムアナライザーによってデジタル信号の高調波が分析できる
・具体的なEMI対策を立案できる

主催団体

本コースは、NECマネジメントパートナー株式会社が主催しております。

研修プログラム例

内容
研修プログラム例
AM	第１章序論・電波とは・EMCとは・EMI規制と規格
AM	第２章 EMCを扱うための基礎理論・高調波・伝送線路・特性インピーダンス・反射とリンギング・終端の基本・線路の限界と計測法・クロストーク・放射電磁界・アンテナと共振・表皮効果・シールド・コモンモード電流
PM	第３章実習教材による放射観測実験・外来電波の確認・高調波放射の確認・各種対策部品の効果確認・ IC内クロストークの確認・電源ノイズの確認・スペクトラム拡散(SSCG)効果の確認・空洞共振現象の確認・外来電波シールドの確認（実験環境によっては省略することあり）・実験データの解説
PM	第４章 EMI抑制技術のポイント（トピックス）・発生源でのEMI抑制手法・伝導、結合、放射系でのEMI抑制手法・シールド系でのEMI抑制手法

前提知識

交流回路と電磁気学を含む電気回路理論の基礎的な知識をお持ちの方で、電子機器のハードウェア開発に3年以上の経験をお持ちの技術者。EMC技術に関わる業務で体系的な基礎理論の習得が必要な方。
あるいは「アナデジ混在回路設計」コースを修了、または同等知識をお持ちの方。

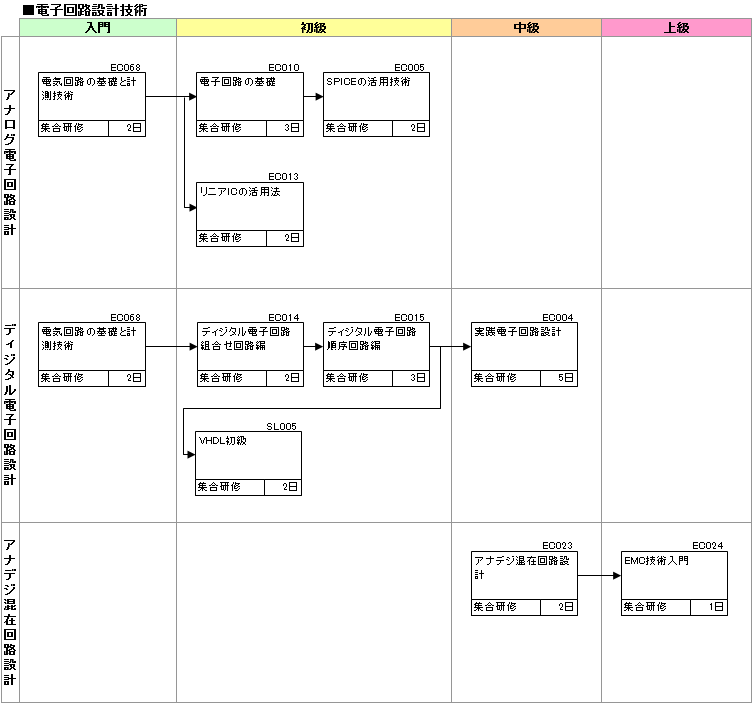

研修コースマップ

組込みシステム・組込みソフトウェア: ハードウェア技術
電子回路設計技術: アナデジ混在回路設計

講習日数

1日間

講師からのメッセージ

一般の教室の机上で本格的なEMI対策実験ができるユニークな研修であり、ご好評いただいております。
（担当講師：関井　良純）

お客様の声

「スペアナを使用した実習での効果確認は非常に理解しやすかった。」
「図を用いた説明が多く、イメージとして理解しやすかった。」
「ノイズに関して全くの初心者で、基本から説明してくれてよく理解できました。」
「EMCの問題は機構設計者である私にも避けて通れない問題になっているので、受講できてよかったと思います。」
